電動三通球閥
- 閥門型號：Q944F/H，Q945F/H，Q914F/H，Q915F/H
- 通徑規格：法蘭DN15～DN200，螺紋DN15-DN50
- 結構形式：三通L型、三通T型
- 閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316
- 公稱壓力：PN16、PN25、PN40、PN64
- 適用溫度：-40℃～450℃
- 應用范圍：水，氣體，蒸汽，燃?xì)猓推贰⒏g性介質等
- 產品特點：一閥多用，既能換向也能分配、合流、分流，可用范圍廣
電動三通球閥概述：
電動三通球閥流向原理說明：
電動三通球閥根據流向切換要求一般分為L(zhǎng)型結構和T型結構，介質流通方向可切換為多種形式。
電動三通球閥是一種可對三條管路介質進行換向、分流或合流的三通切換型調節球閥，一般有法蘭或內螺紋連接方式，根據不同流向切換要求球芯可設計為L(zhǎng)型和T型結構，從而實現對管道中流體各種不同組合的控制形式。電動三通球閥不僅能對兩條相互垂直的通道進行切換或截?cái)啵材荜P(guān)閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。選用不同功能的執行裝置，可滿足不同工況的使用要求，廣泛用于電力、環保、供水、蒸汽、機械設備等工業系統中作兩位切斷或比例式調節使用。
電動三通球閥優點：
1，電動三通球閥兼?zhèn)溟_關切斷和智能比例式調節功能，不僅可截?cái)嗔黧w，也可以對壓力，流量及溫度等參數進行調整。
2，可用功能多，既能分配也能換向，適用于液休、氣體、蒸汽等介質的配比調節與控制。
3，可用范圍廣，一閥多用，任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4，可分為電動法蘭三通球閥和電動內螺紋三通球閥，滿足不同工況里管道的連接。
4，可分為電動法蘭三通球閥和電動內螺紋三通球閥，滿足不同工況里管道的連接。
電動三通球閥技術參數：
| 公稱通徑 | DN15～DN200(mm) | ||
| 公稱壓力 | PN1.6、2.5、4.0、6.4MPa | ||
| 連接形式 | 法蘭式、螺紋連接 | ||
| 閥芯形式 | O型球型閥芯 | ||
| 驅動方式 | 電動控制（可帶手動手輪） | ||
| 結構形式 | 三通L型、三通T型 | ||
| 電源電壓 | AC220V、AC380V（其他定制DC24等） | ||
| 閥體材質 | 碳鋼WCB、不銹鋼304、316、316L | ||
| 球芯材質 | 碳鋼WCB、不銹鋼304、316、316L | ||
| 可調范圍 | 15-60秒（可定制） | ||
| 適用溫度 | -40℃～450℃ | ||
| 執行機構 |
開關型(開關兩位模式)、智能調節(4～20mA模擬量信號控制)、可選防爆系列型
|
||
 電動法蘭三通球閥結構圖 |

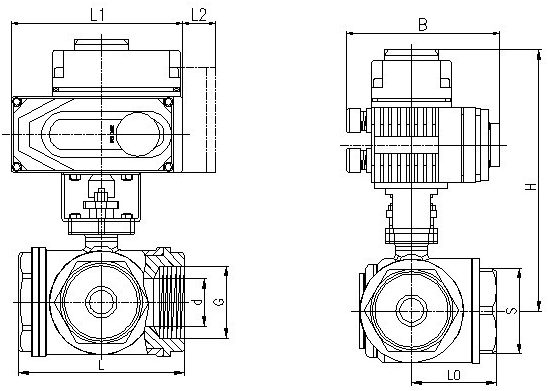

 電動內螺紋三通球閥結構圖 |

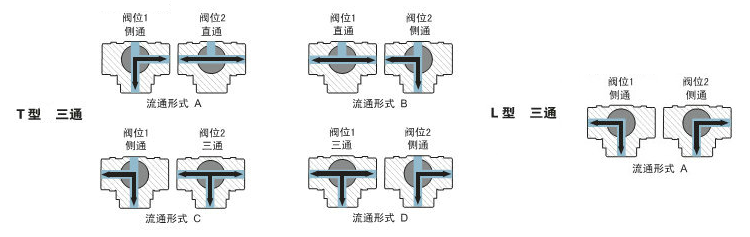

電動三通球閥根據流向切換要求一般分為L(zhǎng)型結構和T型結構，介質流通方向可切換為多種形式。
L型電動三通球閥適用于介質流向的切換，能使相互垂直的兩個通道相互連通，T型電動三通球閥適用于介質的分流、合流或流向切換。
T型三通球閥可以使三個通道互相連通或使其中兩個通道連通，起分流或合流作用，電動三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
