Y型鍛鋼截止閥
- 質量穩定：實行全過程質量監控，細致入
微，全方位檢測！ - 價格合理：高效內部成本控制，減少了開
支，讓利于客戶！ - 交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
我們為您提供全套工程閥門解決方案銷售熱線：0510-82828883
郵箱：beifava@163.com
地址：江蘇省無錫市新吳區新洲路222號
鍛鋼截止閥體蓋連接設計形式有三種
一、體蓋螺栓連接鍛鋼截止閥，按這種連接形式設計的閥門，其的閥體與閥蓋用螺栓連接，采用纏繞式墊片密封，優點是方便在使用中的維護；
二、體蓋焊接連接鍛鋼截止閥，按這種連接形式設計的閥門，其閥體與閥蓋全焊密封，優點是無外泄漏；三、是壓力自緊式閥蓋鍛鋼截止閥，按這種連接形式設計的閥門，其閥體與閥蓋用螺蚊連接，內壓自密封環密封，優點是內部壓力越大，其密封性能越好。您可以根據實際情況合理選用我們的鍛鋼閥門。
鍛鋼截止閥設計與應用規范
1、設計制造：按ANSIB16.34； API602;BS5352
2、連接端尺寸：
（1）、承插孔尺寸按ANSIB16.11；JIS B2306
（2）、螺紋端尺寸按ANSIB1.20.1 BS21;ISO’/,;JIS BO203
3、閥門檢測和試驗;按API598
4、材料：按AISI/ASTM的規定
5、主要材料：AI05;F11;F22;304;304L;316;316L;LF2。。。
6、標記按MSS-SP-25
鍛鋼截止閥結構
1、全徑或縮徑
2、明桿支架式
3、自定心壓板壓套式
4、螺栓連接、全焊密封連接以及內壓自緊式連接閥蓋
5、整體式上密封座
6、閥瓣可變換為節流型、針型、球型和止回型
鍛鋼截止閥適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保
150-800Lb Y型鍛鋼截止閥主要尺寸及重量
| 規格 | S | L | T | W | H(開) ≈ |
重量（㎏） ≈ |
||||||||||
| 英 制 | 公 制 | A N S I | J I S | ANSI牙型60゜(NPT) | JIS.ISC.SC牙型55゜（PC） | |||||||||||
| 縮徑 | 全徑 | 縮徑 | 全徑 | 縮徑 | 全徑 | 縮徑 | 全徑 | 縮徑 | 全徑 | 縮徑 | 全徑 | 縮徑 | 全徑 | |||
| 3/8 | 10 | 17.6 | 17.9 | 79 | 3/8 | 3/8 | 100 | 153 | 1.9 | |||||||
| 1/2 | 3/8 | 15 | 10 | 21.8 | 17.6 | 22.2 | 17.9 | 79 | 1/2 | 3/8 | 1/2 | 3/8 | 100 | 158 | 1.9 | 2.1 |
| 3/4 | 1/2 | 20 | 15 | 27.1 | 21.8 | 27.7 | 22.2 | 92 | 3/4 | 1/2 | 3/4 | 1/2 | 100 | 192 | 2.1 | 2.3 |
| 1 | 3/4 | 25 | 20 | 33.8 | 27.1 | 34.5 | 27.7 | 111 | 1 | 3/4 | 1 | 3/4 | 125 | 252 | 3.3 | 3.6 |
| 1 1/4 | 1 | 32 | 25 | 42.6 | 33.8 | 43.2 | 34.5 | 120 | 1 1/4 | 1 | 1 1/4 | 1 | 160 | 252 | 7.5 | 7.8 |
| 1 1/2 | 1 1/4 | 40 | 32 | 48.7 | 42.6 | 49.1 | 43.2 | 152 | 1 1/2 | 1 1/4 | 1 1/2 | 1 1/4 | 160 | 289 | 7.5 | 8.2 |
| 2 | 1 1/2 | 50 | 40 | 61.1 | 48.7 | 61.1 | 49.1 | 172 | 2 | 1 1/2 | 2 | 1 1/2 | 180 | 330 | 11.4 | 12.0 |
| 2 | 50 | 61.1 | 61.1 | 200 | 2 | 2 | 240 | 370 | 14.6 | 15.0 | ||||||
150-800Lb Y型鍛鋼截止閥標準材質
序 號 |
零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | |
| Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 閥 體 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 閥 瓣 | A182 F430 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 3 | 閥 桿 | A182 F6a | A182 F22 | A182 F304(L) | A182 F316(L) |
| 4 | 墊 片 | 304夾柔性石墨 | 316夾PTFE | ||
| 5 | 閥 蓋 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 6 | 閥蓋螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 | 圓柱銷 | A276 420 | A182F304 | ||
| 8 | 填料壓套 | A276 410 | A182 F304(L) | A182 F316(L) | |
| 9 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 10 | 填料壓板 | A105 | A182 F11 | A182 F304(L) | A182 F316(L) |
| 11．13 | 螺 母 | A276 420 | |||
| 12 | 閥桿螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 14 | 銘 牌 | SS | |||
| 15 | 手 輪 | A197 | |||
| 16 | 填 料 | 柔性石墨+碳素纖維PTFE | |||
| 適 用 介 質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適 用 溫 度 | -29℃～425℃ | -29℃～550℃ | -29℃～200℃ | ||
注意：客戶需求的其他材質也可采用。密封圈材料配對由客戶指定內件代號決定。 CS＝碳鋼;AS＝合金鋼;SS＝不銹鋼

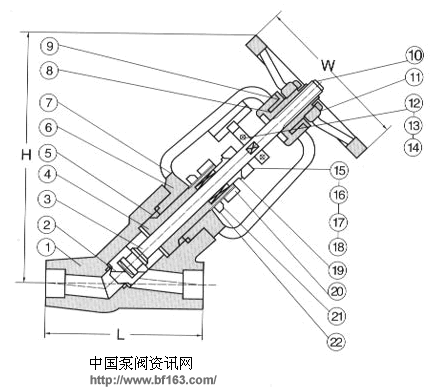

產品結構圖
