BWSC中線型對夾信號蝶閥
- 質量穩定：實行全過程質量監控，細致入
微，全方位檢測！ - 價格合理：高效內部成本控制，減少了開
支，讓利于客戶！ - 交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
我們?yōu)槟峁┤坠こ涕y門解決方案銷售熱線：0510-82828883
郵箱：beifava@163.com
地址：江蘇省無錫市新吳區新洲路222號
產品概述
BWSC中線型對夾信號蝶閥是我廠引進國外先進技術而自行開發的中線型蝶閥，它具有結構簡單，密封可靠，開啟輕便、壽命長、維護方便等優點。故被廣泛地應用于給排水、建筑消防等系統各種管道上，尤其在消防管路中。本信號閥可明白無誤的顯示出閥門開關狀態，具有直觀、清晰、可靠的反映出消防系統中的工作狀態，所以廣泛、大量的適用于消防系統中。
主要技術參數
|
公稱通經
|
公稱壓力
|
工作溫度
|
密封試驗
|
強度試驗
|
適用介質
|
|
DN50～400mm
|
1.0/1.6/2.5MPa
|
0℃～-80℃
|
1.1倍公稱壓力
|
1.5倍公稱壓力
|
水、油、氣
|
主要零件材料
|
序號
|
零件名稱
|
材質
|
序號
|
零件名稱
|
材質
|
|
1
|
閥體
|
球鐵、鑄鋼
|
7
|
密封圈
|
NBR。EPDM
|
|
2
|
閥軸
|
SUS410/SUS316
|
8
|
圓墊片
|
SUS316/黃銅
|
|
3
|
蝶板
|
球鐵噴塑、不銹鋼
|
9
|
對開環
|
SUS316/黃銅
|
|
4
|
閥座
|
EPDM，PTEE
|
10
|
擋圈
|
彈簧鋼
|
|
5
|
襯套
|
青銅，聚四氟乙烯
|
|
|
|

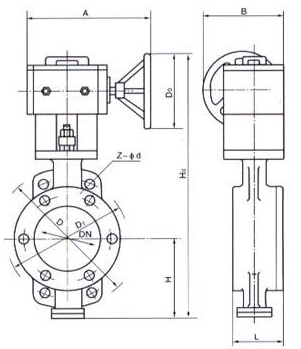

WBSX消防專用信號蝶閥主要外形連接尺寸 單位:mm
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
H
|
268
|
287
|
309
|
342
|
376
|
410
|
495
|
565
|
849
|
985
|
1109
|
|
H1
|
70
|
76
|
86
|
104
|
118
|
132
|
167
|
198
|
239
|
267
|
309
|
|
L1
|
43
|
46
|
46
|
52
|
56
|
56
|
60
|
68
|
68
|
78
|
102
|
|
L2
|
32
|
47
|
65
|
91
|
112
|
146
|
194
|
242
|
292
|
325
|
380
|
|
L3
|
245
|
245
|
245
|
245
|
245
|
245
|
400
|
400
|
400
|
400
|
431
|
|
Ф1
|
152
|
152
|
152
|
152
|
152
|
152
|
300
|
300
|
305
|
305
|
290
|
產品尺寸
